江西上饒市中央空調循環水泵及換氣扇隔音降噪設計方案

發布人：佳綠噪音治理

發布時間： 2024-06-24

點擊量： 100692

隨著科學技術的發展和節能降耗、提高經濟效益的要求，行業規?；?、設備大型化已成趨勢，因此帶來的噪聲污染問題也日益嚴重。

本噪音治理項目位于江西省上饒市區，上饒市商務核心區，是融居住、辦公、商業、休閑、娛樂于一體的復合型城市綜合體，創建一個獨特而又現代的舒適生活環境。但美中也有不足，正由于項目的超大型化，相應設備也為大型設備配置。A棟寫字樓空調、C棟樓頂水泵房、磁懸浮及螺桿機組。該設備在運行時將對本棟及緊鄰的住戶生活聲環境及寫字樓辦公聲環境造成極大的噪聲隱患。

在此背景下，通過現場勘查及測試后作出本降噪方案。

一、水泵及換氣扇噪聲源分析

（1）水泵機組振動引起的噪聲；

（2）水泵及換氣扇產生的空氣動力性噪聲；

二、治理措施

（1）振動噪聲：針對水泵機組振動引起的振動噪聲，我司根據多年治理同類型振動噪聲的經驗，已經自主研發了專用于水泵減振的水泵復合減振器，減振效率

能達到 98%以上，安裝我司生產的減振器后，基本聽不到振動引起的振動噪聲。

（2）空氣動力性噪聲：針對空氣動力性噪聲，我司設計隔音罩將噪聲隔斷在隔

聲罩內，將噪聲對周圍的影響大大的降低。

（3）隔聲罩附屬設施：隔聲罩需要密封，但水泵及換氣扇需要通風系統來進行散熱，所以需在隔聲罩適當位置安裝通風系統，并配套安裝進出風消聲器，這樣既滿足了通風換熱需求，又不影響隔聲罩隔聲效果，排風消聲器配套安裝軸流風 機進行強制散熱，為方便檢修在隔聲罩適當位置安裝檢修隔聲門，隔聲罩距離機

組 800mm ，預留一定檢修空間。

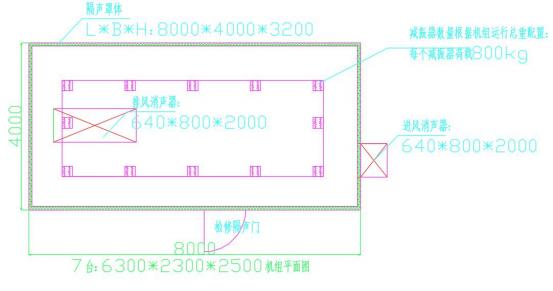

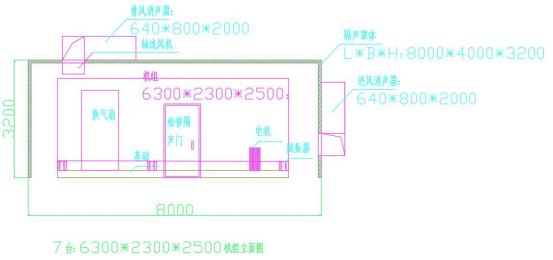

（4）降噪示意圖：
